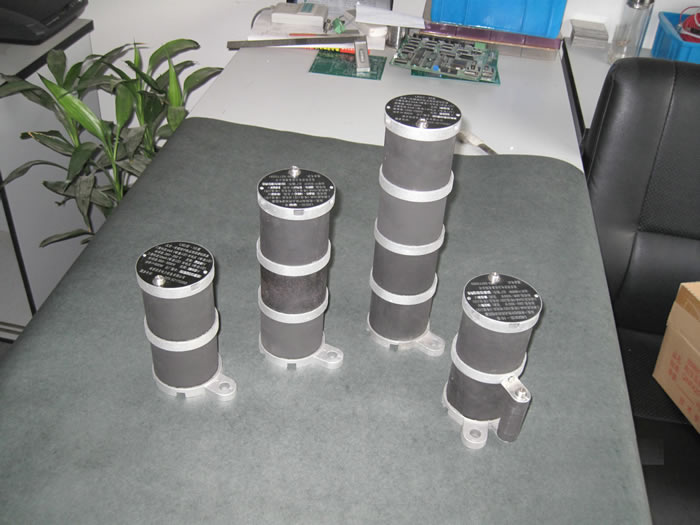

1、概述
安装在星形（Y0）结线的压变一次绕组中性点与地之间的LXQⅢ、LXQ（D）Ⅲ型消谐器，在电网中已运行多年，经验说明，LXQⅢ型具有消除压变铁磁谐振及防止单相高压熔丝熔断的良好功能，还具有适应压变中性点弱绝缘配合，小巧便于安装等优点。
LXQⅢ型电阻值的表征是采用大多数压变额定线电压下的励磁电流大于10mA(峰值/
 )的特性，以交流10mA（峰值/ ）电流在电阻上的电压大于压变额定线电压6%来标定电阻的阻值。同时用大于压变额定线电压与相电压的非线性系数来标定1mA（峰值/ ）的阻值，确立LXQⅢ型的电气参数。2、电气接线

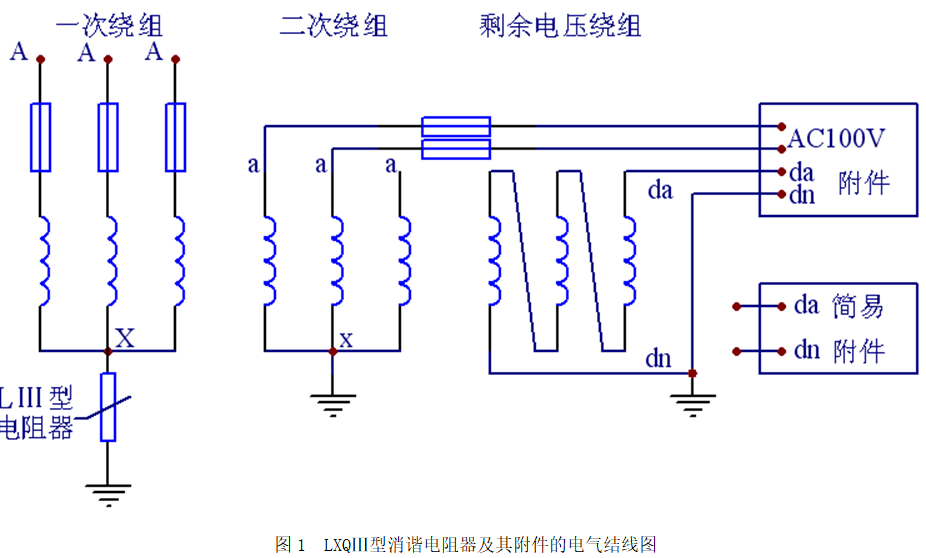

LXQⅢ型消谐电阻器及其附件的电气结线图如图1所示。消谐器接在压变一次绕阻中性点与地之间；附件接在压变开口三角两端，AC100V电源由压变二次绕阻线电压提供。若使用简易附件，则只需将简易附件的两根导线，直接旋紧在端子排的da、dn 两端。
 3、主要电气参数
3.1 消谐器主要电气参数：消谐器本体的主要电气参数见表1。由于消谐器系非线性材料组成，准确表征电阻值需用峰值表测量。

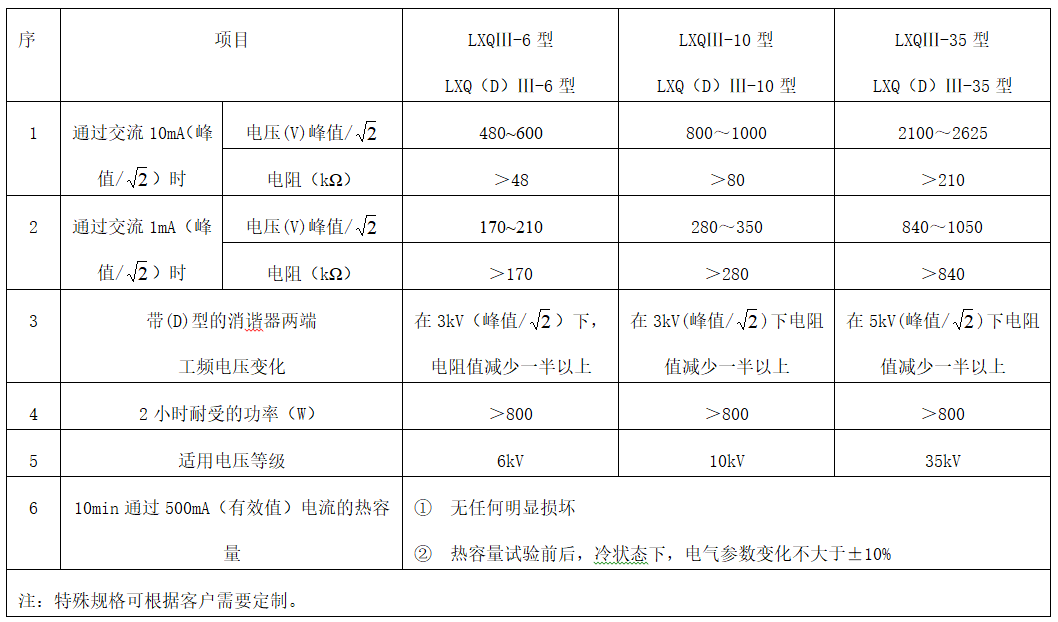

表1 消谐器交流电气参数
 4、选用原则
根据压变运行电压选择消谐器，同时压变一次测绕组尾端为低绝缘时,请选用LXQⅢ (D)系列的型号。
消谐器附件
概述:
因为压变零序回路中串联了一个大电阻（消谐器），系统零序电流在电阻器上产生零序电压。此电压反映到压变剩余电压绕组开口三角两端，使开口三角电压升高，给运行带来困扰。针对该问题，消谐器附件采用合适的元件，将开口三角两端的附加电压降低到原有值的十分之一以下。
3.2附件的主要电气参数
3.2.1 电网正常运行时附件的输入阻抗为10～20Ω
电网单相接地时附件输入阻抗大于5kΩ
3.2.2 输入电压小于0.3V时附件发出短路报警的声光讯号。
3.2.3 输入电压大于80V时,激发谐振动作计数器动作
3.2.4 显示开口三角电压的数字表显示电压0~199.9V  |
