| JCQ3X-WZ系列避雷器泄漏电流传感器说明书 |
一、用途
JCQ3X- WZ系列“避雷器泄漏电流传感器”适用于交流电网中的各种金属氧化物避雷器，可在线监测避雷器的初始持续电流、当前持续电流和动作次数，同时具有阻性电流测量同步采样功能，采用无线通讯模块将监测参数上传给汇聚节点，既方便现场观测和对比避雷器实时持续电流和初始工作电流，可以有效地自动检测出避雷器内部老化、受潮等异常，又能够实现避雷器运行参数的无源无线电力物联网络监测，可满足电力物联网对避雷器进行实时状态监测的要求，实现对避雷器运行状态的早期故障诊断。
二、 产品特点
1)充分利用避雷器的泄漏电流提供能源，采用自取电技术提供对避雷器运行状态的实时在线无源无线监测；
2)能够自动记录并存储避雷器初始运行时的持续电流，掉电不丢失，方便对比避雷器运行过程中持续电流的变化量，实现自动对避雷器运行状态的准确判断；
3)在母线电压无线取样装置的配合下具有母线电压相位法测量阻性电流测量能力，能够和母线电压无线取样装置同步采样，在后台实现阻性电流的解算；

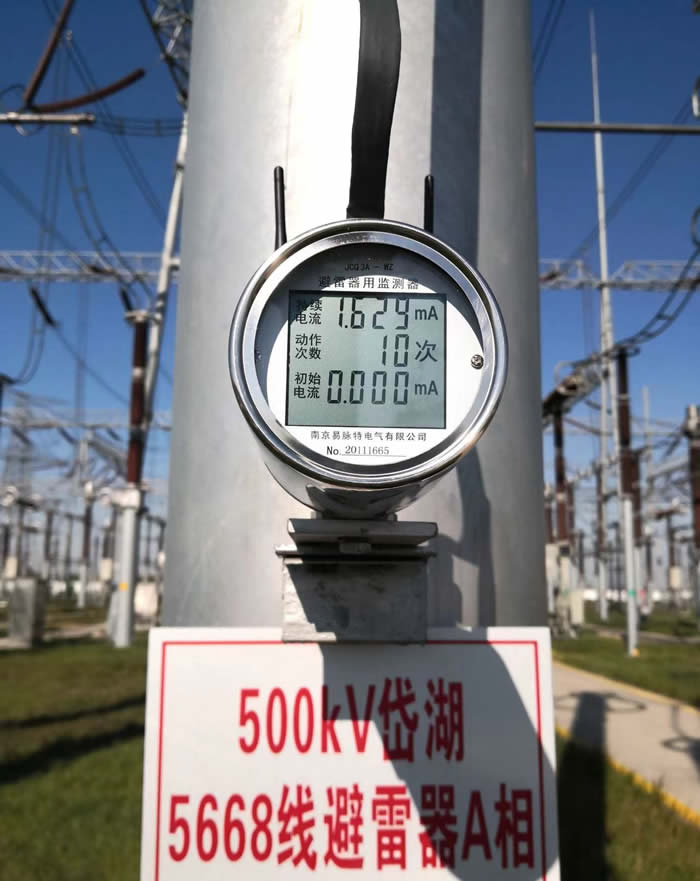

4)具有就地显示功能，采用大屏幕微功耗液晶显示器显示初始持续电流、当前持续电流和当前动作总次数，集就地显示和无线远传功能于一体，无需现场再配置避雷器在线监测器，就地显示数据和无线远传数据同步一致；
5)外形、安装尺寸以及安装方式与传统监测器兼容，方便实现传统避雷器在线监测器升级为无线数字智能传感器，满足数字化改造的要求；
6)无线传输信号符合国网《QGDW 12020—2019输变电设备物联网微功率无线网通信协议》要求，无线通讯数据格式满足《QGDW 12184—2021 输变电设备物联网传感器数据规范》，满足无线远传要求的数字化传感器。
三、使用环境
3.1 适用于户内及户外。
3.2室外可以水平安装或略微倾斜向下安装，以便观察及避免长时间阳光直射。室内可以任意方向安装
3.3环境温度：－30℃～＋70℃。
3.4安装处无强烈振动。
四、无线远传部分特性参数
无线通讯：LORA调制
通讯距离：3km（空旷条件下）
发射功率：≤100mW
载波频率：2400~2483.5MHz
空中速率：2.4kbps
发送周期：6min
传送内容：全电流、动作次数、同步采集相位和采集时间
五、外形尺寸及安装方式

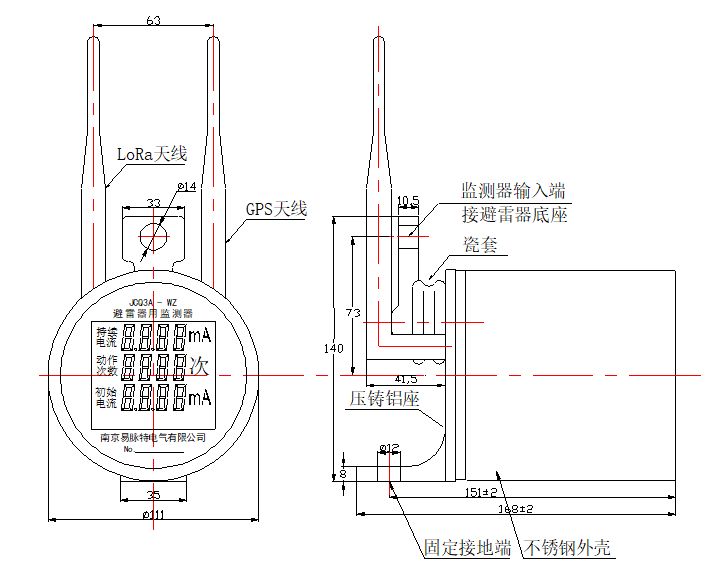

 图1 JCQ3X-WZ系列外形尺寸图

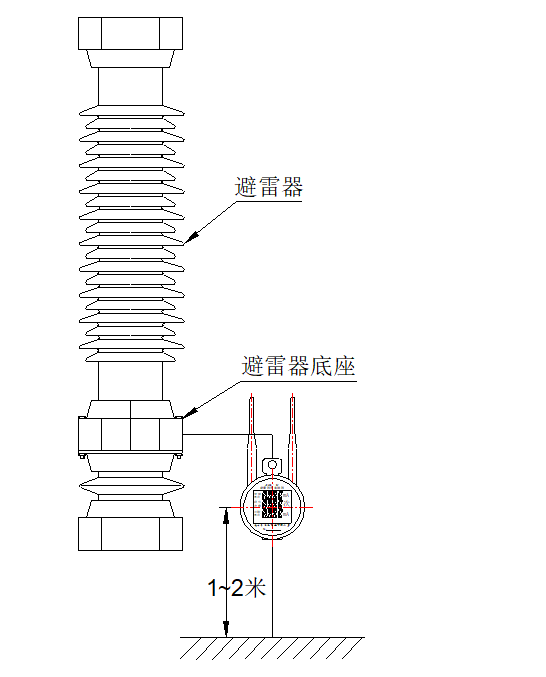

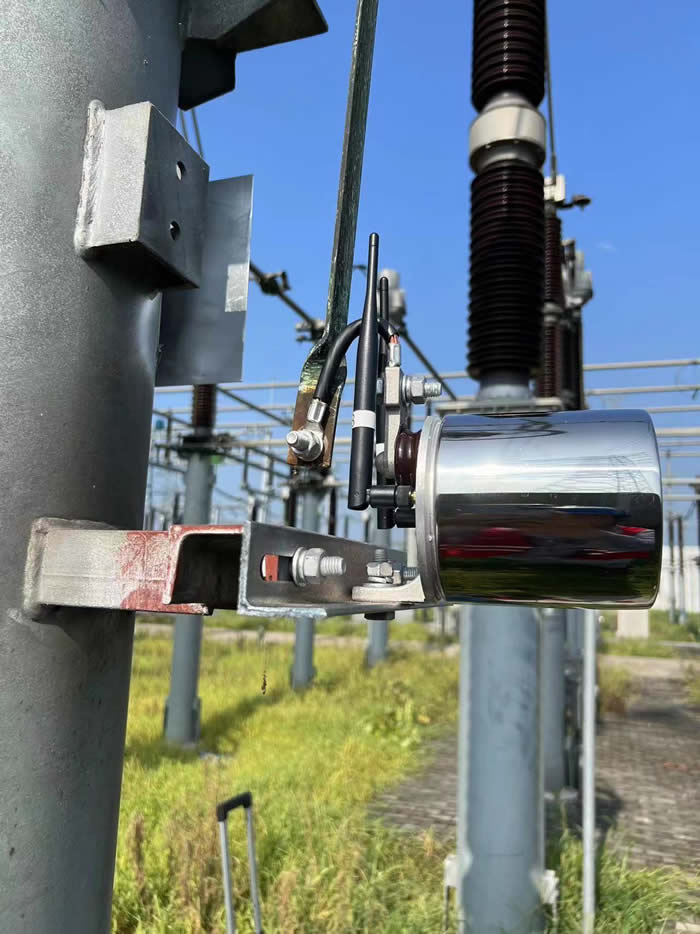

 图2 JCQ3X-WZ系列在线监测器典型安装图
  |
