| JCQX-Sz型避雷器在线监测器说明书 |
一、概述

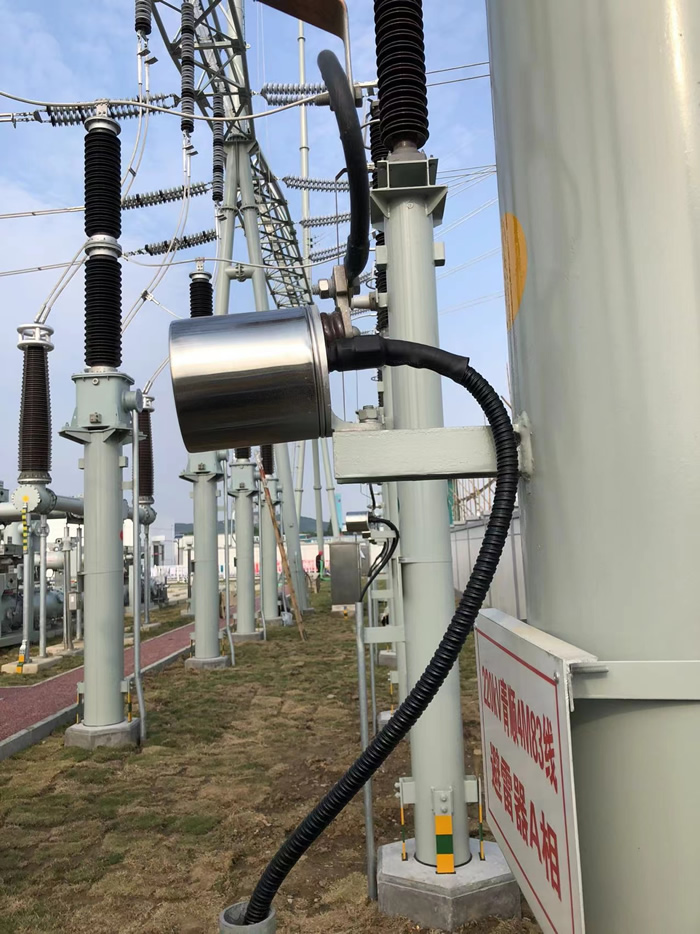

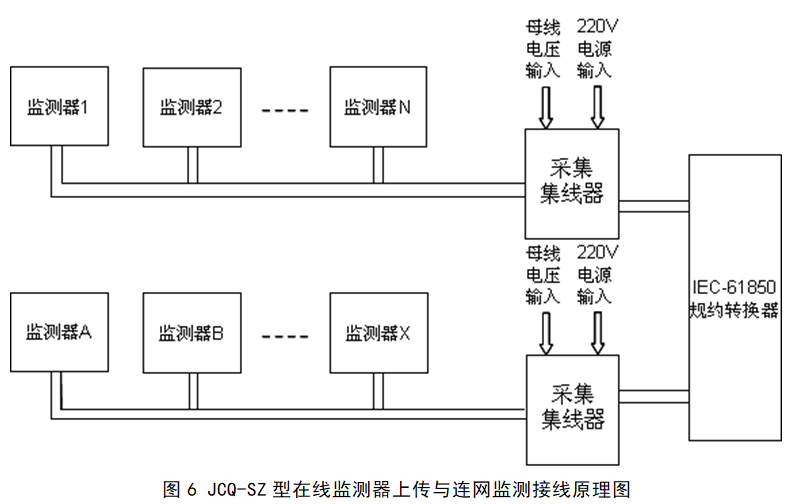

金属氧化物避雷器（简称MOA）因其优越的保护性能、阀片以及制造工艺质量的成熟，已在电力系统中得到广泛的使用。为了满足智能化数字变电站的建设需求，需要对MOA泄漏电流的全电流以及阻性分量、动作次数进行数字化监测，JCQ-SZ型避雷器在线监测器在原普通监测器的基础上增加了数字处理单元，可以实现对避雷器泄露电流、阻性电流、容性电流和动作次数的实时数字化检测和输出，能直接和计算机进行双向通信，通过IEC61850规约转换器能直接和变电站站控层智能监控设备系统相连，便于对站内避雷器实现数字化检测。
二、技术参数与性能指标

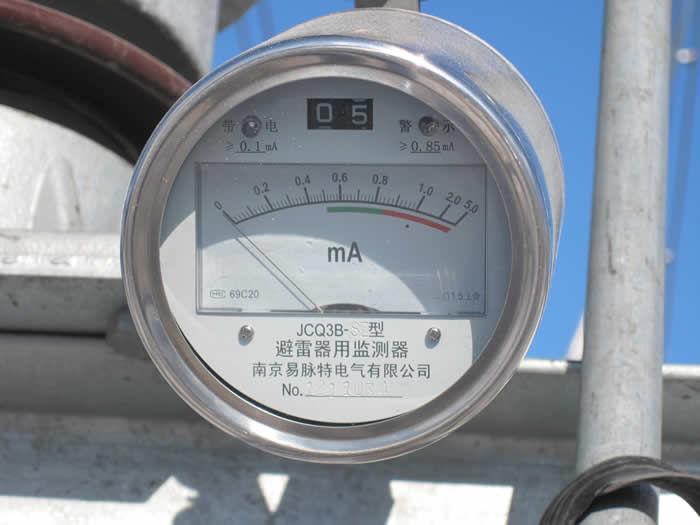

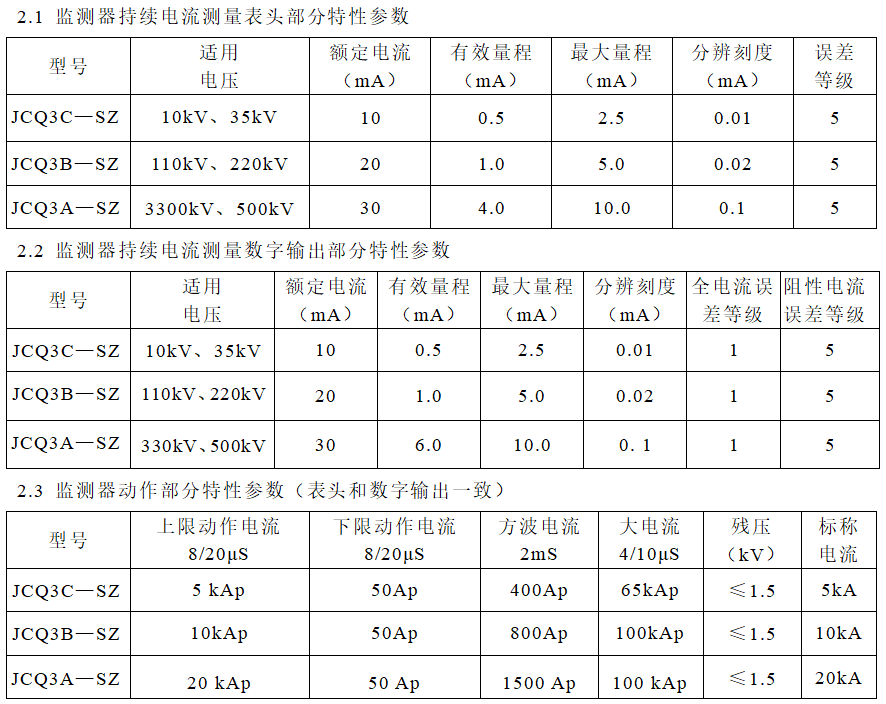

JCQ-SZ型避雷器在线监测器可实时监测站内避雷器三次谐波、泄露电流、容性电流、阻性电流和动作次数，并将检测结果通过RS-485通讯口以数字方式传送给远端监控计算机，其监测性能参数指标如下。
 2.4 通讯接口参数
通信接口：RS-485
通讯介质：屏蔽带铠网线
波特率：9600bps
通讯协议：MODBUS
节点数：≤32
2.5 接口要求
DC12V/24V±5%
RJ45防水接口
2.6 使用环境条件
海拔高度：≤2000m：
环境温度： -40℃ ~+60℃(户外)，日照：0.1w/cm2
最大日温差：25K； 日照：0.1w/cm2
最大相对湿度： 95％(日平均)；90％(月平均)
抗震能力：水平加速度0.20g，垂直加速度0.1g
   |
