EMT-1000S型避雷器用监测器

（安装使用说明书）

一、用途

EMT-1000S型避雷器用监测器适用于1000kV超高压交流电网中的各种阀式避雷器，其可在线监测避雷器的持续电流及避雷器的动作次数。为了满足智能化数字变电站的建设需求，需要对MOA持续电流及动作次数进行数字化监测，EMT-1000S型避雷器用监测器增加了数字处理单元，可以实现对避雷器泄露电流和动作次数的实时数字化检和输出，能直接和计算机进行双向通信，通过IEC61850规约转换器能直接和变电站站控层智能监控设备系统相连，便于对站内避雷器实现数字化检测。

二、使用环境

2.1 适用于户内及户外。

2.2 环境温度：－35℃～＋45℃。

2.3 安装处无强烈振动。

三、技术参数

3.1 监测器持续电流测量表头部分特性参数

型号

适用

电压

工频耐受

电流（mA）

有效量程

（mA）

分辨刻度

（mA）

误差

等级

EMT—1000S

1000kV

100

20.0

0.4

5.0

3.2监测器持续电流测量数字输出部分特性参数

型号

适用

电压

额定电流

（mA）

有效量程

（mA）

最大量程

（mA）

分辨力

（mA）

误差

等级

EMT—1000S

1000kV

20.0

0.01

±1%

3.3 监测器动作部分特性参数（数字部分和表头输出一致）

型号

上限动作电流

8/20μS

下限动作电流

8/20μS

方波电流

2mS

大电流

4/10μS

残压

（kV）

标称电流

EMT—1000S

63 kA

（峰值）

150A

（峰值）

8000A

（峰值）

4x100kA

（峰值）

≤1.5

20 kA

3.4通讯接口参数

通信接口：RS-485

通讯介质：双绞线电缆

波特率：9600bps

通讯方式：半双工

通讯协议：MODBUS

节点数：≤30

3.5电源接口参数

电源：DC24V±5%, ≤30mA

3.6通讯接口定义

引脚	接线定义	技术指标	功能
1	电源正（+）	+24V（±5%），≮40mA	工作电源输入
2	电源地（-）	+24V（±5%），≮40mA	工作电源输入
3	RS-485-A(+)	满足EIA RS-485接口标准	通讯接口
4	RS-485-B(-)
5	RS-485-G(地)

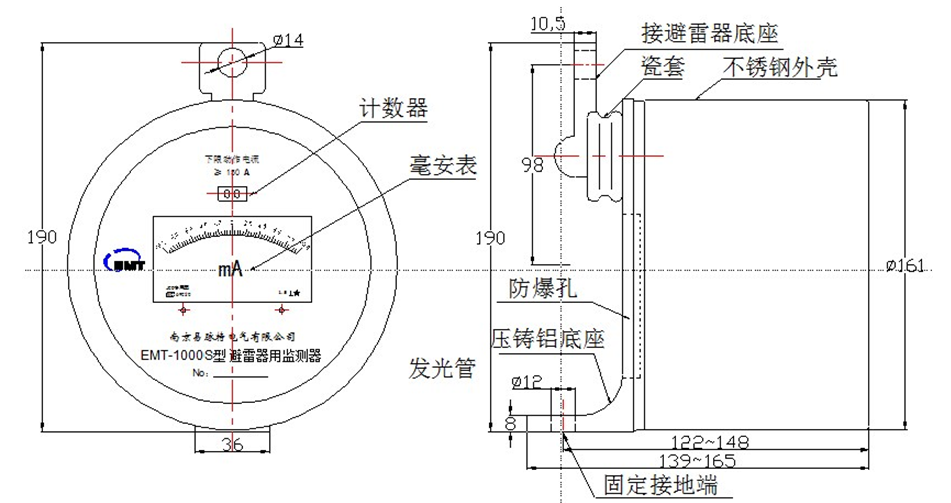

四、外形尺寸

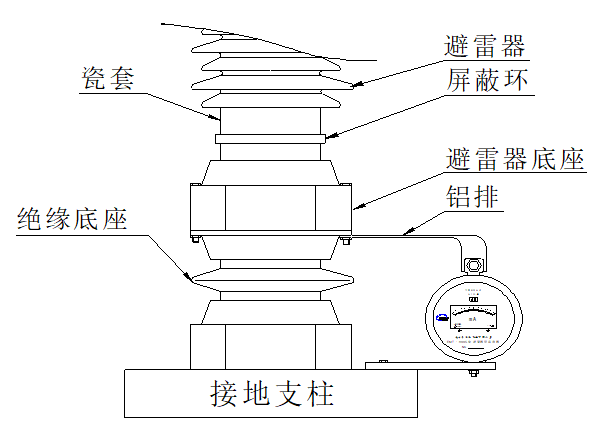

五、典型安装
