EMT-800S型避雷器用监测器

一、用途

EMT-800S型避雷器用监测器适用于±800kV直流电网中的各种阀式避雷器，其可在线监测避雷器的持续电流及避雷器的动作次数。为了满足智能化数字变电站的建设需求，需要对MOA持续电流及动作次数进行数字化监测，EMT-800S型避雷器用监测器增加了数字处理单元，可以实现对避雷器泄露电流和动作次数的实时数字化检测和输出，能直接和计算机进行双向通信，通过IEC61850规约转换器能直接和变电站站控层智能监控设备系统相连，便于对站内避雷器实现数字化检测。

二、使用环境

2.1 适用于户内及户外。

2.2 环境温度：－35℃～＋45℃。

2.3 安装处无强烈振动。

三、技术参数

3.1 监测器持续电流测量表头部分特性参数

型号

适用

电压

工频耐受

电流（mA）

有效量程

（mA）

分辨刻度

（mA）

误差

等级

EMT—800S

±800kV

100

±10.0

0.4

5.0

3.2监测器持续电流测量数字输出部分特性参数

型号

适用

电压

额定电流

（mA）

有效量程

（mA）

最大量程

（mA）

分辨力

（mA）

误差

等级

EMT—800S

±800kV

±10

±0.1

±0.12

0.002

2.0

3.3 监测器动作部分特性参数（数字部分和表头输出一致）

型号

上限动作电流

8/20μS

下限动作电流

8/20μS

方波电流

2mS

大电流

4/10μS

残压

（kV）

标称电流

EMT—800S

63 kA

（峰值）

150A

（峰值）

8000A

（峰值）

4x100kA

（峰值）

≤1.5

20 kA

3.4通讯接口参数

通信接口：RS-485

通讯介质：双绞线电缆

波特率：9600bps

通讯方式：半双工

通讯协议：MODBUS

节点数：≤32

3.5电源接口参数

电源：DC24V±5%, ≤30mA

3.6通讯接口定义

引脚	接线定义	技术指标	功能
1	电源正（+）	+24V（±5%），≮40mA	工作电源输入
2	电源地（-）	+24V（±5%），≮40mA	工作电源输入
3	RS-485-A(+)	满足EIA RS-485接口标准	通讯接口
4	RS-485-B(-)
5	RS-485-G(地)

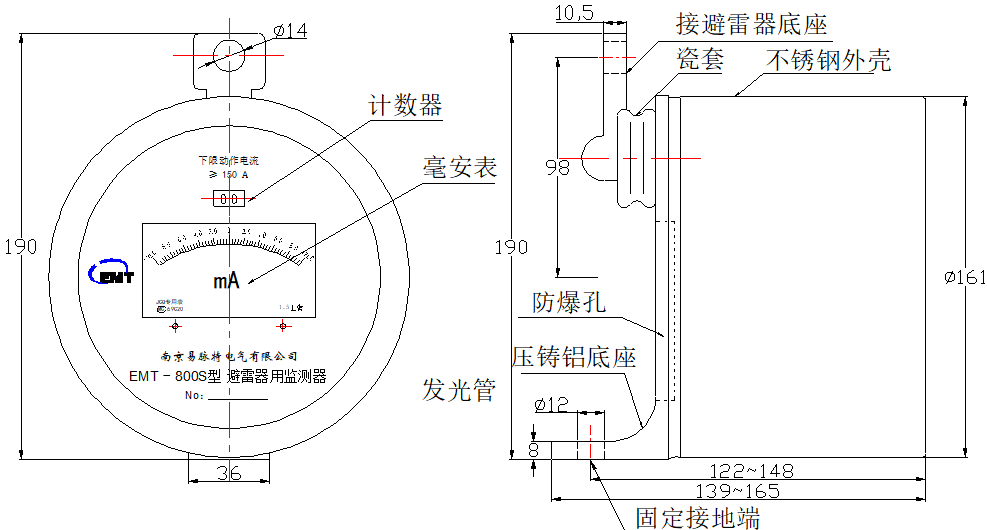

四、外形尺寸

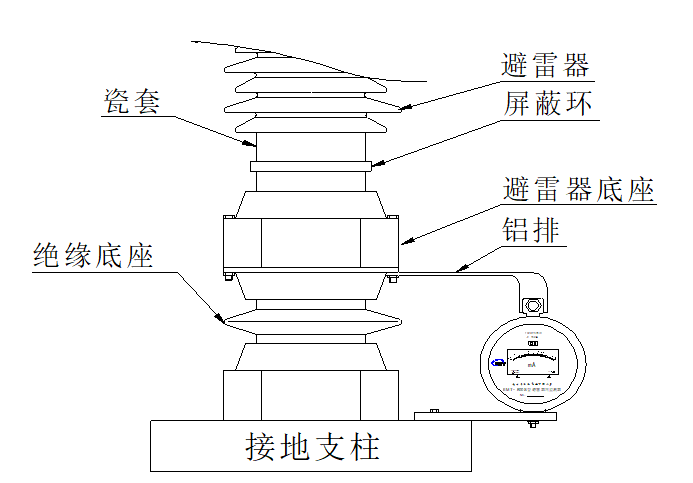

五、典型安装
