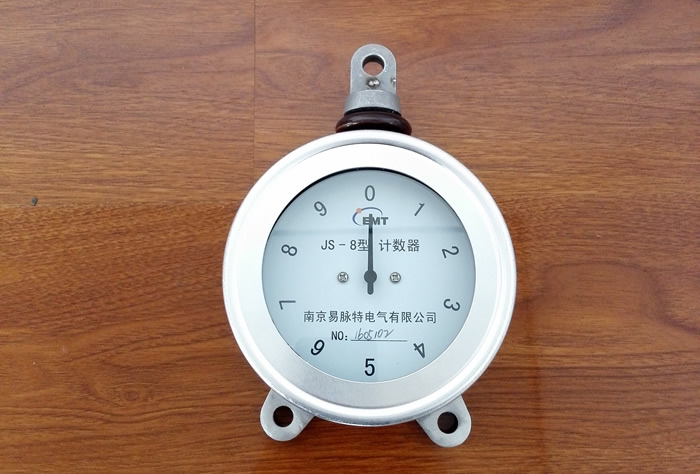

| JS-8型避雷器放电计数器 |
JS-8型避雷器放电计数器
概述
放电计数器是串联工作在避雷器回路中，用来记录避雷器动作次数的一种装置。我公司生产的放电计数器适用于500KV及以下电压等级的各型避雷器配套使用。
使用环境
1、适用于户内或户外；
2、环境温度-40℃~+40℃；
3、电网额定频率50Hz或60HZ;
4、安装处没有强烈振动。

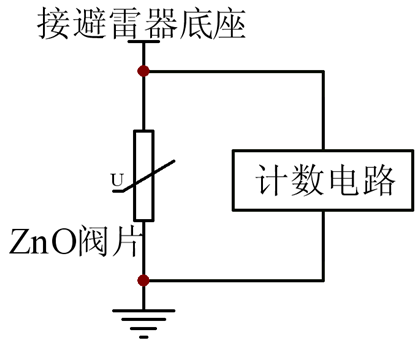

工作原理图
 避雷器动作时其电流通过计数器氧化锌阀片，并在阀片上产生一定的残压，该残压经过整流蓄能后驱动电磁式计数器以实现记录避雷器动作的功能。

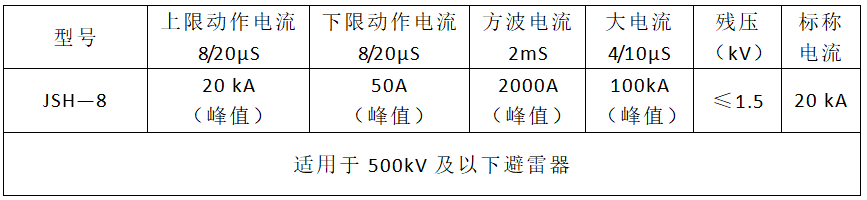

主要电气参数
 适用于500kV及以下避雷器
外形及安装说明书

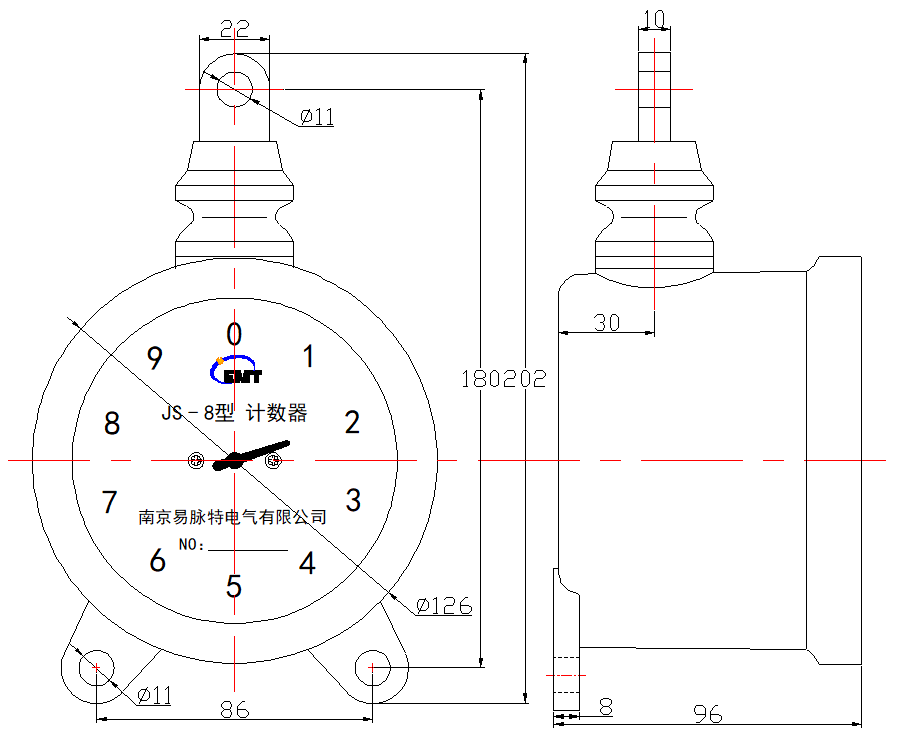

JS-8型放电计数器外形如图2所示：
 JS-8型避雷器放电计数器外形尺寸图  |
