| JCQ系列避雷器用监测器说明书 |
JCQ系列避雷器用监测器
一、用途
JCQ系列“避雷器用监测器”适用于交流电网中的各种阀式避雷器，其可在线监测避雷器的持续电流、污秽电流及避雷器的动作次数。通过观测持续电流的变化可以有效的检测出避雷器内部老化，受潮等异常，避免避雷器带故障运行；污秽表可用于监测避雷器瓷套外表面污秽程度；计数器用来记录避雷器的动作次数。根据需要持续电流、阻性电流、动作次数等信息均可通过数据线引出，可用于配合我公司的“金属氧化物避雷器阻性电流远方在线智能监测系统”进行实时远程监控。
二、使用环境
2.1 适用于户内及户外。
2.2 环境温度：－35℃～＋45℃。
2.3 安装处无强烈振动。
三、技术参数

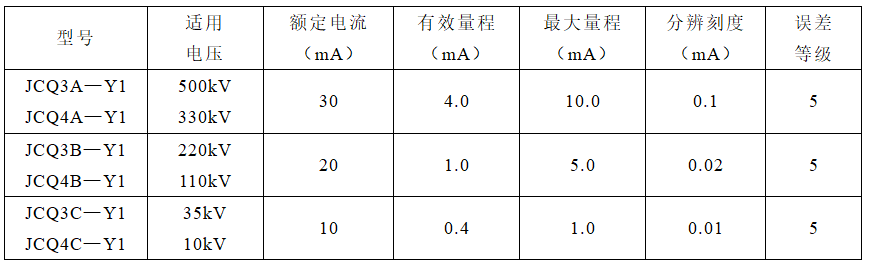

3.1 监测器持续电流测量部分特性参数

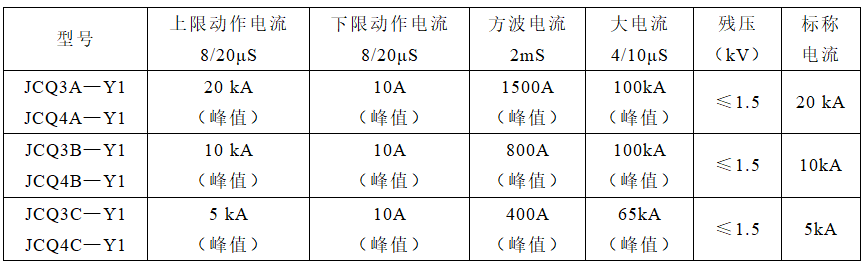

 3.2 监测器动作部分特性参数
 3.3 污秽测量特性

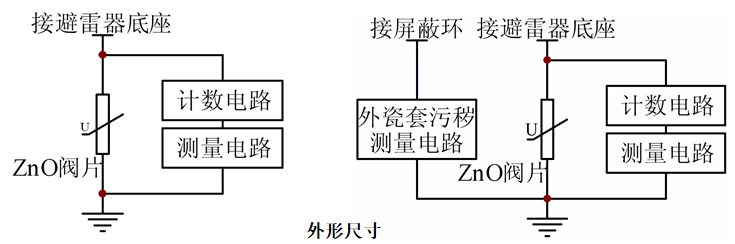

四、测量原理

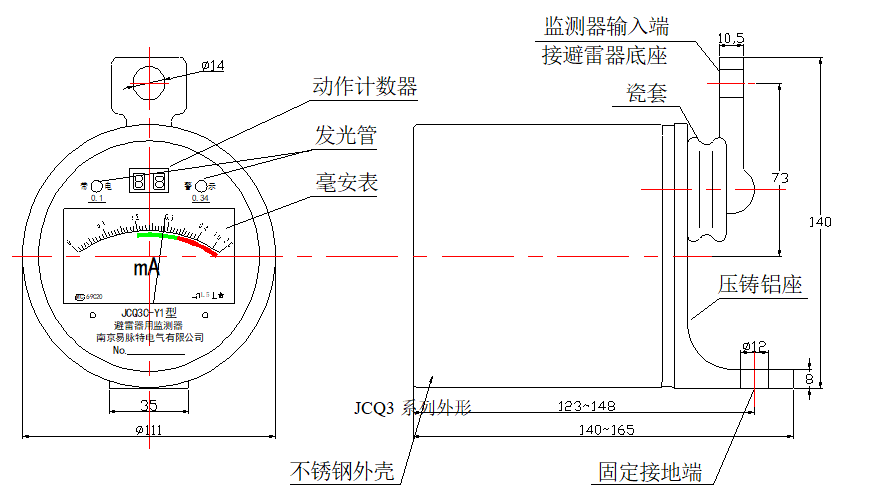

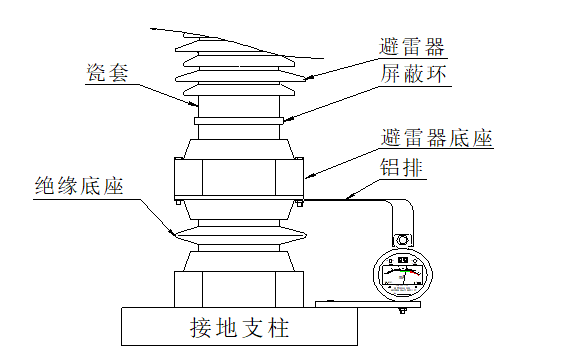

 五、外形尺寸 六、典型安装
 |
JCQ系列避雷器用监测器
一、用途
JCQ系列“避雷器用监测器”适用于交流电网中的各种阀式避雷器，其可在线监测避雷器的持续电流、污秽电流及避雷器的动作次数。通过观测持续电流的变化可以有效的检测出避雷器内部老化，受潮等异常，避免避雷器带故障运行；污秽表可用于监测避雷器瓷套外表面污秽程度；计数器用来记录避雷器的动作次数。根据需要持续电流、阻性电流、动作次数等信息均可通过数据线引出，可用于配合我公司的“金属氧化物避雷器阻性电流远方在线智能监测系统”进行实时远程监控。
二、使用环境
2.1 适用于户内及户外。
2.2 环境温度：－35℃～＋45℃。
2.3 安装处无强烈振动。
三、技术参数
3.1 监测器持续电流测量部分特性参数
3.2 监测器动作部分特性参数
3.3 污秽测量特性
四、测量原理
五、外形尺寸六、典型安装
|
