消谐器特性测试仪 |

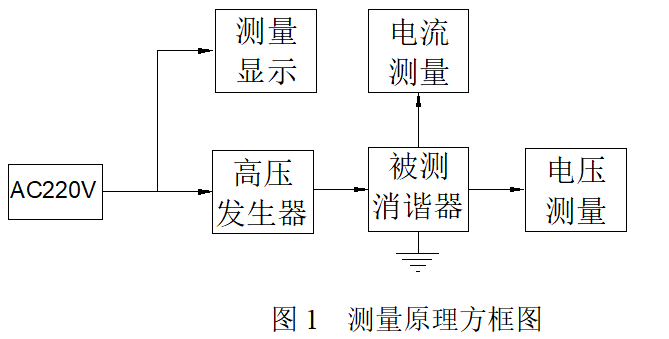

保定腾远电力科技有限公司 警告:仪器内部含有高压发生装置非专业人员请勿打开机箱,使用前后请将电流调节旋钮逆时针旋至最小,并检查测量电缆有无破损。使用过程中请勿碰触测量电缆上夹子的金属部分避免电击。 一、概述 目前6~35kV电磁式电压互感器一次绕组中性点用消谐电阻器已经普及我国各个大小电厂电站,给电压互感器可靠运行提供了重要安全保障。当一次消谐器进行例行检测、入库检测及运行中的电压互感器异常时均需对消谐器参数进行检测。目前市场上一次消谐器品种繁多,质量也是良莠不齐且生产厂家大多不提供消谐器的检测设备,一般仅提供简易的检测方法现场制作十分困难。如何判断一次消谐器的好坏也就成为工作人员最头疼的问题。针对以上问题我公司研发了可专门用于检测一次消谐器参数的仪器:TY6800 消谐器特性测试仪,其简单的操作实用的功能给工作人员提供了极大方便。 二、测试项目 1、电压(峰值) 2、电流(峰值) 3、电压(有效值) 4、电流(有效值) 5、电压(峰值/ ) 6、电流(峰值/ ) 三、工作原理 ![]() 四、使用条件及主要技术指标 1、使用条件 环境温度:-10~+40℃ 相对湿度:不大于80% 放置地方:无明显震动 2、主要技术指标 电源:AC220V 电流测量范围:0~10.00mA(有效值) 电压测量范围:0~3kV(有效值) 电流测量分辨率:0.001mA 电压测量分辨率:0.001kV 电流测量全量程误差:≤1% 尺寸:400×330×280 重量:4Kg 五、使用方法 1、面板说明 ![]() ①:电源开关 ②:输出电压调节 ③:测量显示屏 ④:输出保护熔丝 ⑤:输出端A ⑥:输出端B ⑦:接地端子 ⑧:工作指示灯 ⑨:保护指示灯 2、电气接线 ![]() |
