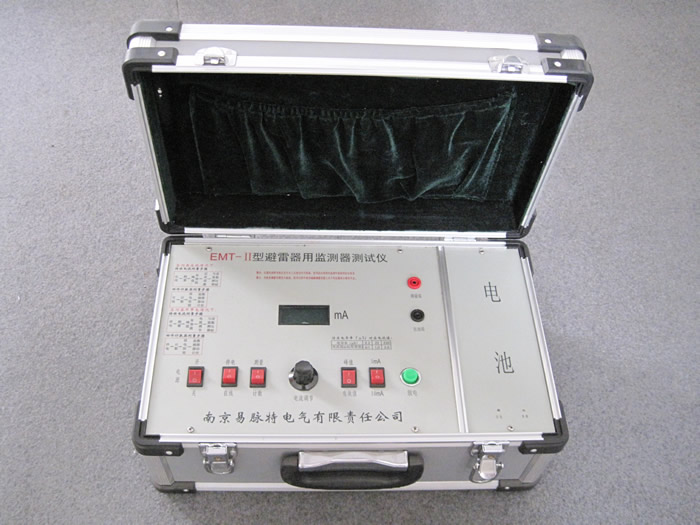

| EMT-Ⅱ型 避雷器用监测器测试仪 |

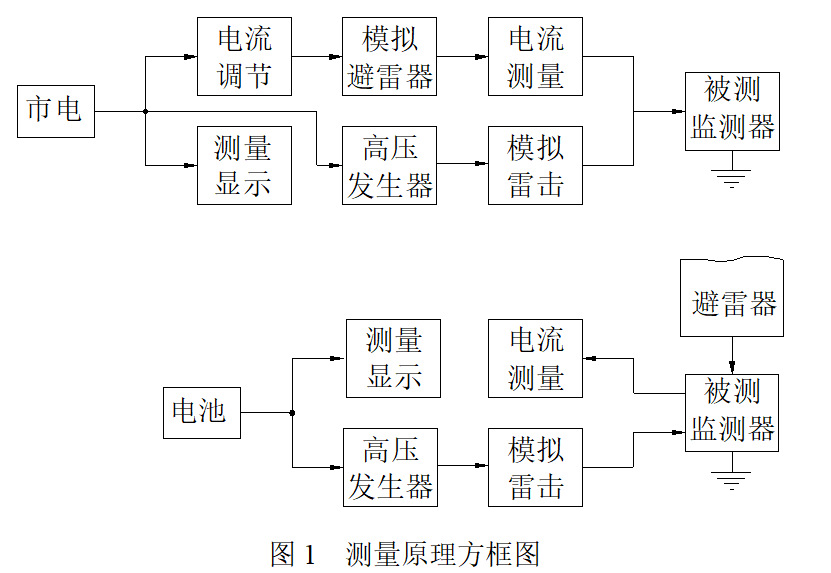

一、概述 目前避雷器用监测器已经普及我国各个大小电厂电站，给避雷器可靠运行提供了重要数据。当运行中的避雷器用监测器显示异常数据时，工作人员则需要进行相应检测找出故障原因。其中当监测器数值比正常明显偏大时，一般为避雷器持续电流增大（包括阻性电流增大，外瓷套污秽电流增大等）或者是监测器测量部分出现故障。当监测器数值明显减小时，一般为避雷器绝缘底座漏电或者监测器内部元件击穿所致。可见只要监测器数据异常，监测器本身就是最大的怀疑对象。一般工作人员会先对监测器进行检测，当确定监测器良好以后才开始检测避雷器及查找其它问题。目前市场上监测器品种繁多，质量也是良莠不齐且生产厂家大多不提供监测器的检测设备，一般仅提供简易的检测方法现场制作十分困难。如何判断监测器的好坏也就成为工作人员最头疼的问题。针对以上问题我公司研发了可用于检测在线和停电状态下监测器好坏的仪器：EMT—Ⅱ型避雷器用监测器测试仪，其简单的操作实用的功能给工作人员提供了极大方便。 二、测试的项目及方法 1、监测器在线状态（即监测器在运行中） ①：测试监测器电流表的准确度（峰值或有效值） 方法：通过仪器测量的避雷器持续电流与监测器所测量的避雷器持续电流值进行比较。 ②：测试监测器污秽表的准确度 方法：通过测量污层电流值然后换算成相应的电导率μS值然后与监测器所测量的μS值进行比较。 ③：测试监测器动作计数器下限 方法：通过模拟雷击使监测器计数器动作。 2、监测器停电状态（即监测器不带电的状态下） ①：测试监测器电流表的准确度（峰值或有效值） 方法：将仪器模拟的避雷器持续电流通过监测器并比较仪器测量值与监测器测量值。 ②：测试监测器污秽表的准确度 ③：测试监测器动作计数器 三、工作原理  四、使用条件及主要技术指标 1、使用条件 环境温度：-20~+40℃ 相对湿度：不大于80% 放置地方：无明显震动 2、主要技术指标 电源：AC220V或内置锂电池 电流测量满量程：10.00mA 电流测量分辨率：0.01mA 电流测量全量程误差：≤1% 8/20μS冲击电流：50A~100A 动作计数时间：1~3s/次 尺寸：394×240×190 重量：2Kg  |
