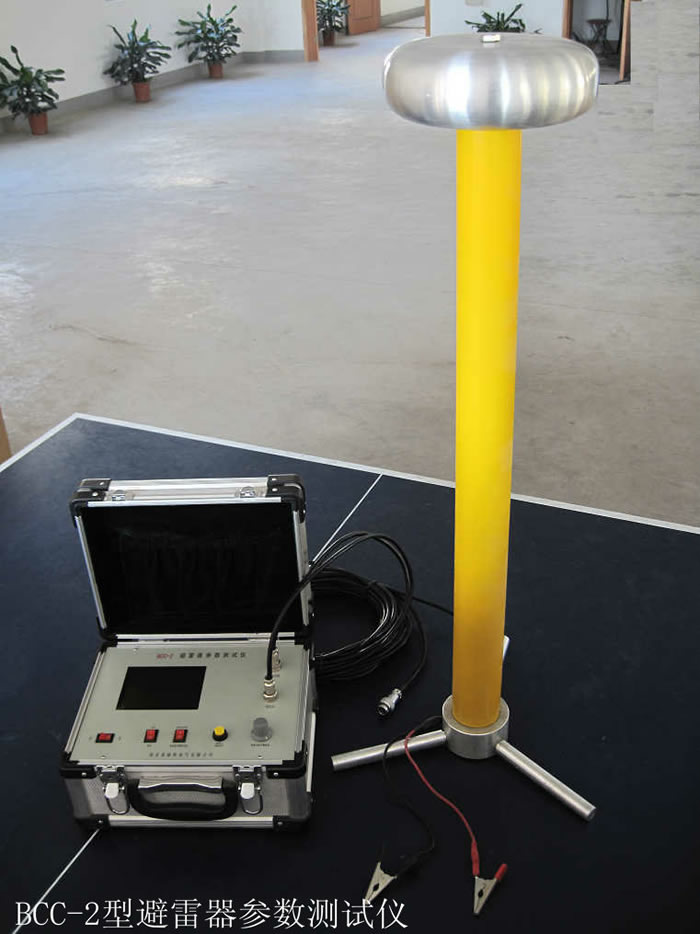

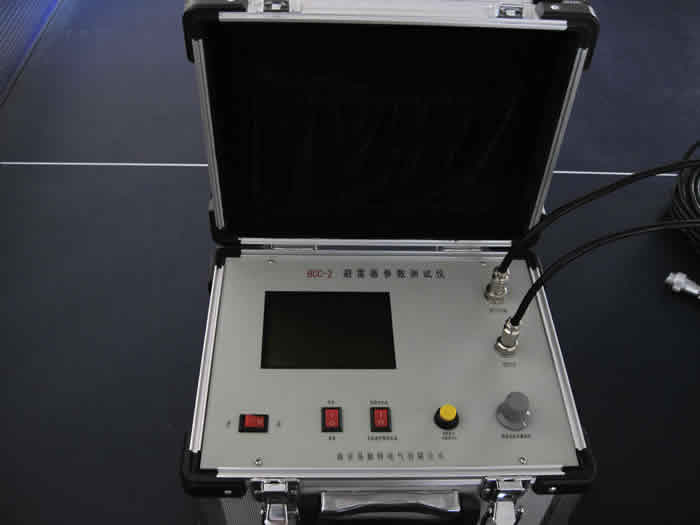

| BCC-2型避雷器交直流参数测试仪 |
BCC-2型避雷器交直流参数测试仪由高压阻容分压器和数字示波测量仪两部分组成。在进行避雷器试验时，还需要工频试验变压器和高压直流发生器，本装置只是避雷器电压及电流参数的测量装置。
BCC-2型避雷器参数测试仪高压阻容分压器中电容分压器的高压薄膜电容器除了用作工频电压测量外，还兼作测量无间隙氧化锌避雷器（简称MOA）阻性电流的补偿法中的无损电容。采用补偿法测MOA阻性电流，是诸多测量MOA阻性电流方法中最真实、最准确的方法。BBC-2型测试仪另一个优点是采用专门设计的数字示波表，在测量电压、电流数值的同时，还显示电压或电流波形，通过调节平衡旋钮，当补偿后的电流波形呈对称尖顶波时，读取对应的电流数值为MOA阻性电流的峰值，这是最为真实的阻性电流值。另外，通过观察波形，有无叠加放电脉冲波，可以发现避雷器内部有无放电等缺陷。
1.测量项目
1.1 交流参数：
1.1.1 持续运行电压下的全电流及阻性分量
1.1.2 工频参考电压
1.2 直流参数：
1.2.1 1mA电压（U1mA）
1.2.2 0.75U1mA下的漏电流
1.3 脱扣电压
2.主要电气性能
2.1 交流电压：120kV（峰值/）及以下，一分钟，分辨率0.1kV。
2.2 交流电流及阻性分量：0~2.000mA，分辨率0.001mA
2.3 直流电压：0~（±）150.0kV（平均值）；分辨率0.1kV
2.4 直流电流：0~（±）2.000mA（平均值），分辨率0.001mA
2.5 整体测量误差：≤1%
3.仪器功能
3.1 具有氧化锌避雷器和阀型避雷器参数测量功能；
3.2 具有交直流参数测量功能；
3.3 具有阻性电流测量功能；
3.4 阻性电流采用补偿法进行测量，补偿电流可调节；
3.5 具有电压电流波形显示功能；
3.6 阻性电流的判断以对称尖顶波作为判断依据，具有阻性电流波形显示功能；
3.7 对阀型避雷器测量时具有脱扣电压自动最大值保持功能；
3.8 具有避雷器内部放电缺陷检测功能。
  |
